[Embedded] PCI (Peripheral Component Interconnect) - 2

PCI를 하드웨어 측면에서 알아보자. 마더보드의 PCI 슬롯에는 접점이 있고, PCI 카드 (슬롯에 삽입하는)에는 핀이 있어, 둘을 연결해줘야 한다.

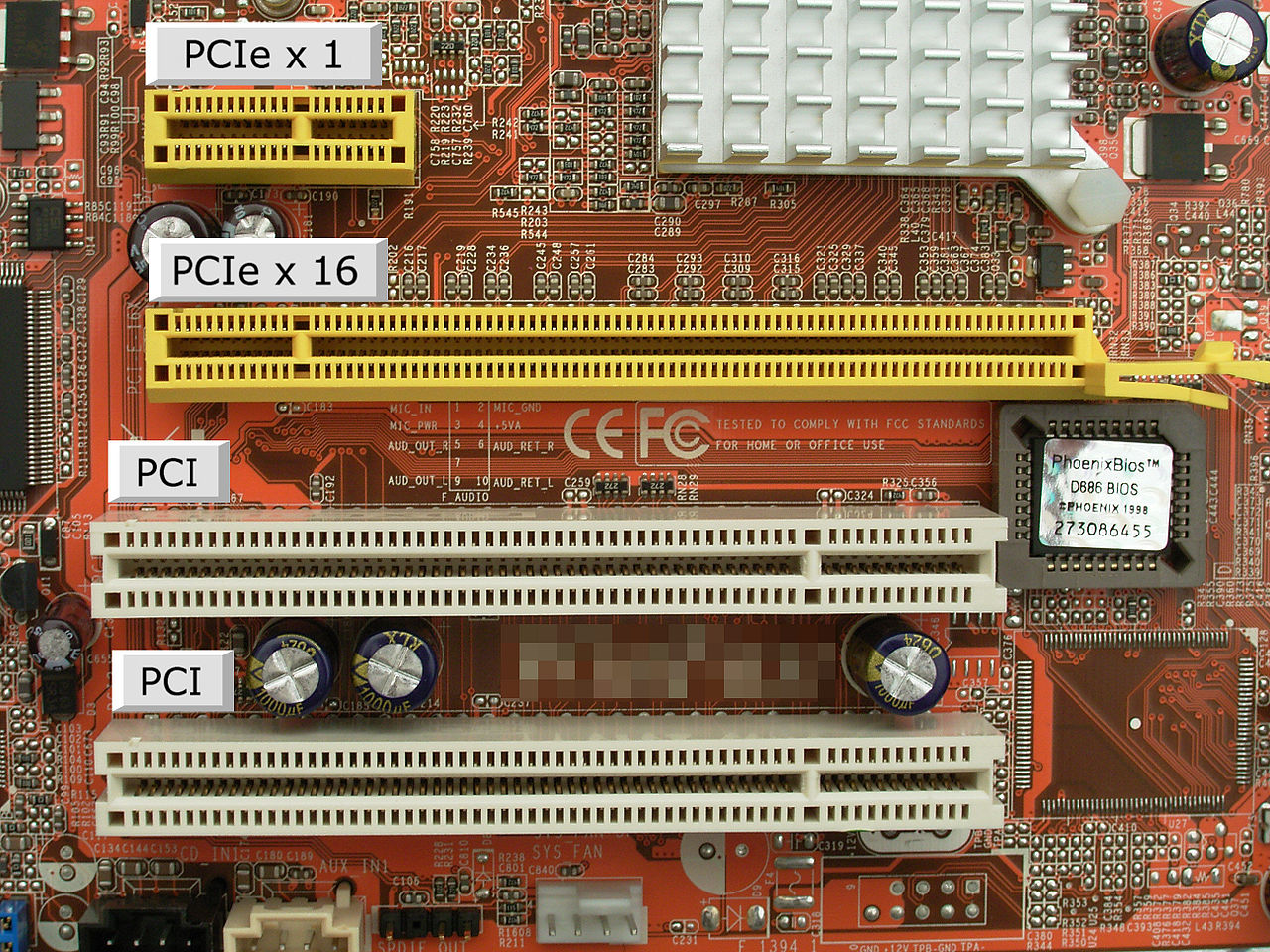

• PCI Slot (on the Motherboard)
  • 접점 (Contacts)
    : 마더보드의 PCI 슬롯에는 일렬로 배열된 일련의 금속 접점이 있다. 이러한 접점은 PCI 카드의 핀과 정렬되어 있다.
  • 구조
    : 이 슬롯은 PCI 카드의 엣지 커넥터를 수용하도록 설계되었다. 올바른 방향을 보장하고 잘못된 유형의 카드가 삽인되는 것을 방지하기 위해 특정 키(notch, 노치)가 있다.

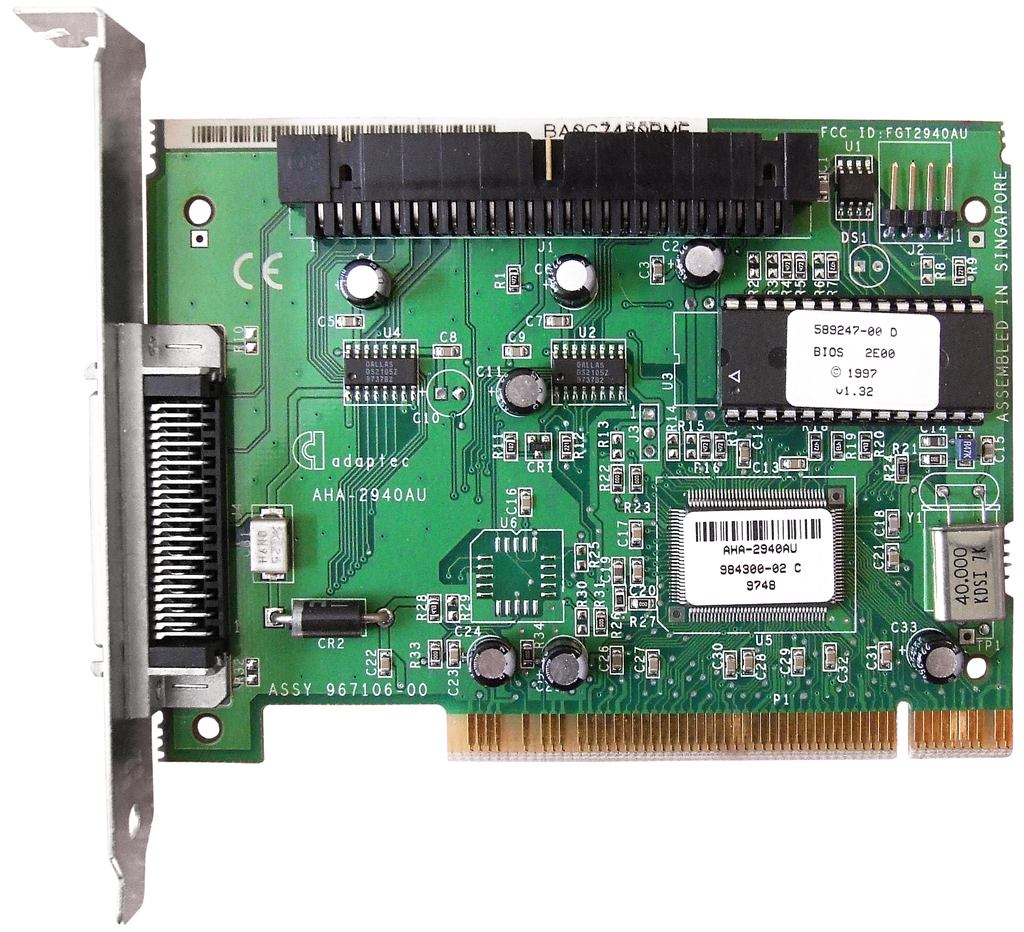

• PCI Card (the Peripheral Device)
  • 엣지 커넥터 (Edge Connector)
    : PIC 카드에는 일련의 금속핀이 있는 엣지 커넥터가 있다. 이 핀은 마더보드의 PCI 슬롯에 있는 해당 접점에 맞도록 설계되었다.
  • 핀
    : PCI 카드의 엣지 커넥터에 있는 핀은 PCI 슬롯의 접점과 전기적 연결을 설정하는 역할을 한다.

• 작동 방식
  • 카드 정렬하기
    : PCI 카드를 PCI 슬롯에 삽입할 때 카드의 가장자리 커넥터 (핀 포함) 을 마더보드의 슬롯에 정렬한다.
  • 카드 삽입하기
    : 카드 엣지 커넥터의 핀이 PCI 슬롯 내부의 금속 접점에 닿도록 카드를 슬롯에 아래로 밀어 넣는다. 이 작업을 통해 데이터 통신에 필요한 전기 연결이 설정된다.
• PCI 카드를 삽입하는 단계
  • 시스템 전원을 끈다
    : 컴퓨터의 전원이 꺼져 있고 플로그를 뽑았는지 확인한다.
  • 컴퓨터 케이스를 연다
    : 측면 패널을 제거해 마더보드에 접근한다.
  • PCI 슬롯을 찾는다
    : 마더보드에서 사용 가능한 PCI 슬롯을 확인한다.
  • 슬롯을 준비한다
    : 케이스 뒷면에서 슬롯을 막고 있는 금속 덮개를 제거한다
  • PCI 카드를 삽입한다
    : PCI 카드의 가장자리 커텍터를 PCI 슬롯에 맞춘다. 카드가 완전히 장착되고 엣지 커넥터의 핀이 슬롯의 접점에 닿을 때까지 카드를 슬롯에 조심스럽게 밀어 넣는다.
  • 카드를 고정한다
    : 나사를 사용해 카드를 케이스에 고정한다.
  • 케이스를 닫고 전원을 다시 연결한다
    : 케이스를 닫고 전원을 연결하고 다시 연결한 다음 컴퓨터를 켠다.
  • 드라이버 설치 및 구성
    : 운영 체제의 안내에 따라 필요한 드라이버를 설치하고 새 하드웨어를 구성한다.
