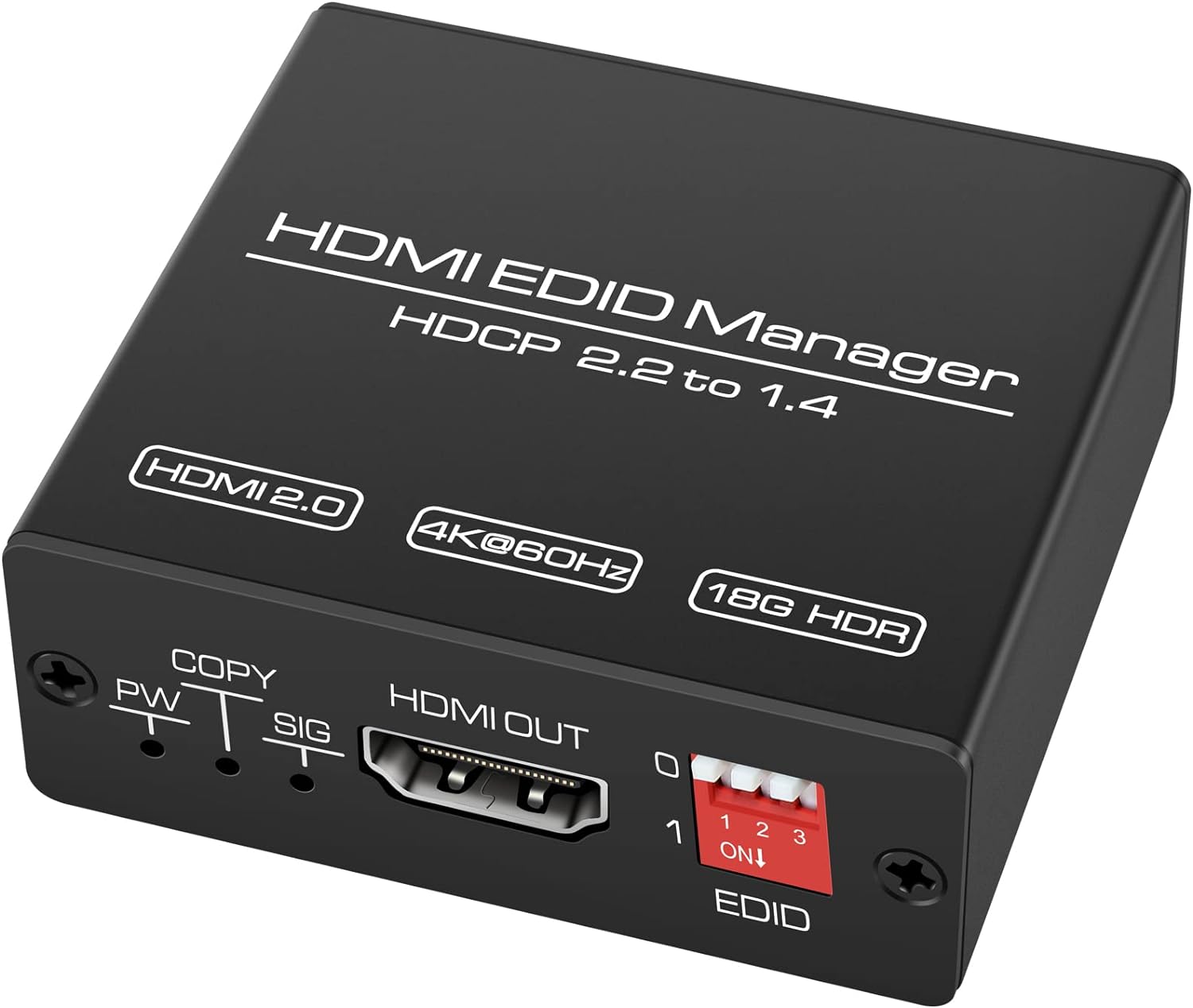

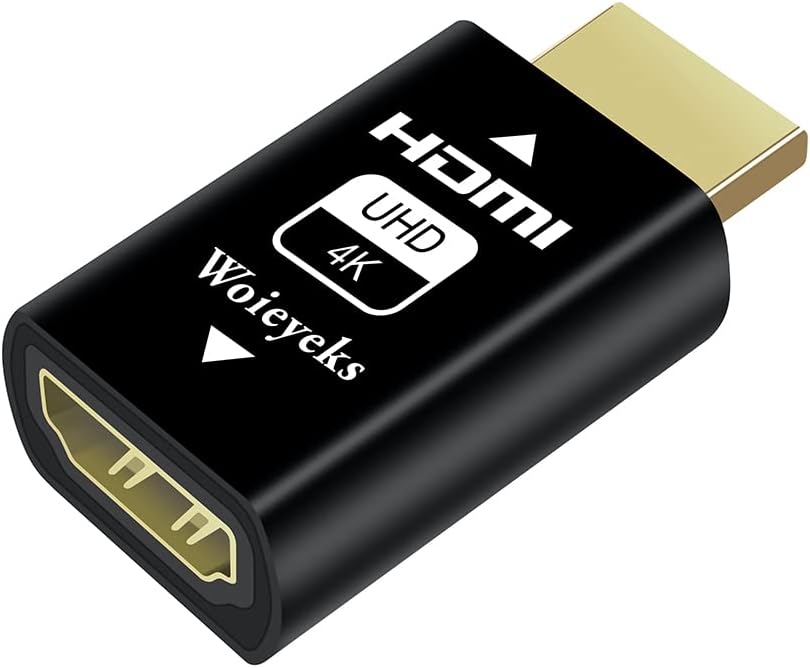

EDID (Extended Display Identification Data, 확장 디스플레이 식별 데이터) 에뮬레이터는 디스플레이의 EDID 정보를 모방하는 장치다. 본질적으로는 비디오 소스(source)에 일관되고 정확한 EDID 정보를 제공해 비디오 소스와 디스플레이 간의 원활한 통신을 보장하는 다리 역할을 한다. EDID는 디스플레이(모니터, TV, 프로젝터 등) 비디오 소스(컴퓨터 DVD 플레이어, 게임 콘솔 등)에 대한 기능을 설명하기 위해 제공하는 표준화된 데이터 구조다. 이 데이터에는 제조업체, 일련 번호, 제품 유형, 최대 이미지 크기, 색상 특성, 공장 사전 설정 타이밍, 주파수 범위 제한, 디스플레이에서 지원되는 비디오 모드와 같은 중요한 세부 정보가 포함된다.
EDID 에뮬레이터는 특히 디스플레이가 소스에 직접 연결되어 있지 않거나 익스텐더, 스위치, 스플리터 또는 매트릭스와 같은 복잡한 비디오 설정을 사용할 때 비디오 소스와 디스플레이 간의 안정적인 핸드셰이크(Handshake)를 보장해야 하는 상황에서 사용된다. 이러한 장치는 전문 비디오 애플리케이션, 홈 시어터, 디지털 사이니지 및 비디오 신호 무결성 유지가 중요한 모든 시나리오에서 특히 유용하다.
EDID 에뮬레이터를 사용하면 아래 사항이 가능하다.
- 디스플레이 감지와 관련된 문제를 방지해 비디오 소스가 디스플레이에 적합한 해상도와 포맷으로 출력되도록 한다.
- 디스플레이가 꺼지거나 연결이 끊어진 경우에도 비디오 신호의 연속성을 유지한다.
- 여러 대의 디스플레이 또는 다양한 유형의 디스플레이와 인터페이스 해야하는 비디오 시스템의 구성을 간소화한다.
- 서로 다른 EDID 프로토콜 또는 오래된 EDID 정보로 인해 효과적으로 통신하지 못할 수 있는 장치 간의 호환성을 향상시킨다.
참고
- http://www.te-smart.kr/home/sub03.php?mid=13&r=view&uid=9
- https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
