[Embedded] 저항식 터치스크린 (Resistive Touchscreen)

요즘 스마트폰을 비롯해 다양한 기기에서 터치스크린을 사용할 수 있다. 터치스크린의 동작 방식은 다양하지만 가장 대중적인 기술 중 하나인 Resistive Touchscreen에 대해 알아보자.



저항식 터치스크린은 압력 감도를 기반으로 작동한다. 내구성이 뛰어나고 장갑, 스타일러스 또는 기타 포인팅 자잋와 함께 사용할 수 있어 산업용 제어 및 POS 시스템을 비롯한 다양한 애플리케이션에 적합하다. 그러나 일반적으로 정전식 터치스크린에 비해 선명도와 감도가 낮고 멀티터치 제스처를 지원하지 않는다. 사진에서도 볼 수 있듯이 Resistive Touchscreen은 예전에 많이 사용되던 기술로 요즘엔 Capacitive Touchscreen (정전식 터치스크린)이 더 보편적으로 사용되고있다.



1. 레이어 구조

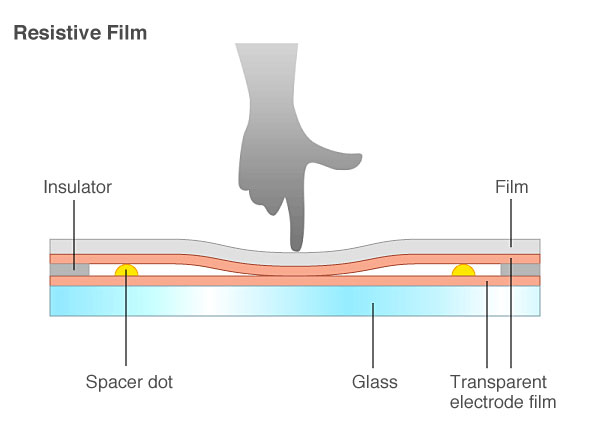

   : 저항식 터치스크린은 여러 층으로 구성돼 있다. 가장 중요한 것은 얇은 공간으로 분리된 두 개의 얇고 투명한 전기 저항성 레이어다. 이러한 레이어는 일반적으로 폴리에스테르와 안듐 주석 산화물(ITO) 또는 이와 유서항 전도성 소재로 만들어진다.
2. 압력 적용
   : 손가락, 스타일러스 또는 기타 물체로 화면 표면을 누르면 두 저항층이 압력을 받는 지점에서 접촉한다.
3. 전기 접촉
   : 두 층이 만나는 지접에서 전류의 변화가 발생한다. 이는 압력으로 인해 첫 번째 레이어가 두 번째 레이어와 접촉해 접촉 지점에서 회로가 닫히기 때문이다. 각 레이어에는 터치 포인트의 좌표를 결정하는 데 사용되는 가로축과 세로축이 있다.
4. 좌표 계산
   : 장치의 전자 장치가 이 전압 변화를 감지해 터치 포인트의 X 및 Y 좌표를 계산한다. X 좌표는 상단 레이어의 수직 축을 가로지르는 전압을 측정해 결정되며, Y좌표는 하단 레이어의 수평 축을 가로지르는 전압을 측정해 결정된다.
5. 신호 처리
   : 터치스크린 컨트롤러는 이러한 좌표를 처리해 장치의 운영 체제에서 탭, 드래그, 누름과 같은 특정 터치 입력으로 해설할 수 있는 디지털 신호로 변환한다.
