[Embedded] Resistor (저항기)

Resistor는 전자 회로에서 전류의 흐름을 제한하거나 조절하는 수동 전기 부품이다. 거의 모든 전자 기기의 기본 요소로 전류 흐름 감소, 신호 레벨 조정, 전압 분할, 능동 소자 바이어스, 전송선 종단 등 다양한 용도로 사용된다.



Resistor의 저항은 옴의 법칙을 발견한 게오르그 사이먼 옴(Georg Simon Ohm)의 이름을 따서 Ohm(옴, Ω) 단위로 측정된다. 이 법칙에 따르면 두 지점 사이의 도체를 통해 흐르는 전류(I)는 두 지점 사이의 전압(V)에 정비례하고 도체의 저항(R)에 반비례한다. 이 공식은 V = I R 로 표현한다.



Resistor는 고정식 또는 가변식으로, 고정 저항기(fixed resistor)는 저항 값이 변하지 않는 반면, 가변 저항기(variable resistor)는 수동 또는 전자식으로 저항을 조정하여 전류 흐름을 동적으로 제어할 수 있다.



Resistor는 탄소, 금속 필름, 코어에 감긴 와이어 등 다양한 재료로 만들어지며, 각 유형은 정밀도, 안전성 및 허용 오차에 대해 서로 다른 특성을 제공한다. Resistor 의 허용 오차는 Resistor이 지정된 저항 값을 얼마나 정확하게 충족하는지를 나타내는 척도로, 보통 백분율(+/- 10%, 5%, 1% 등)로 표시된다.

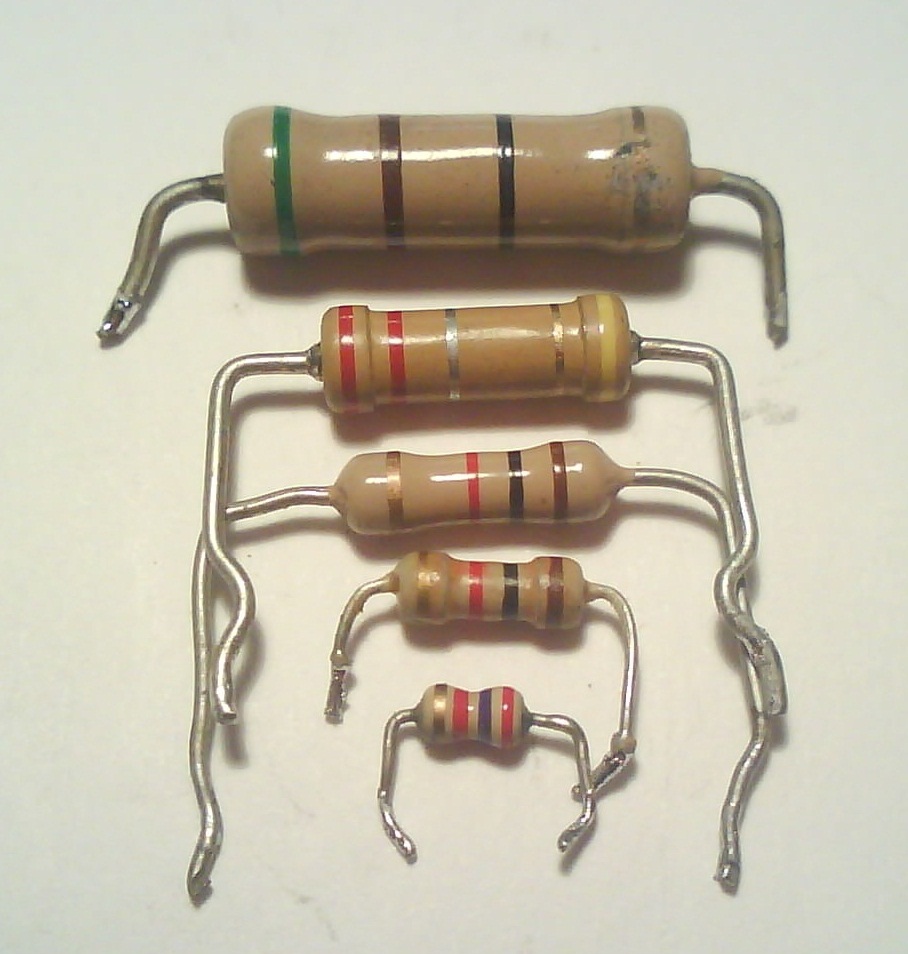

Resistor의 물리적 크기는 와트 정격(손상 없이 방출할 수 있는 최대 전력량)에 따라 달라질 수 있다. 고전력 애플리케이션은 증가된 에너지를 처리하고 열을 더 효과적을 방출하기 위해 더 큰 Resistor가 필요하다.



회로도에서 Resistor은 일반적으로 지그재그 선(미국) 또는 직사각형(유럽 및 기타 대부분의 국가)로 표시된다. Resistor 의 저항값과 허용 오차를 나타내기 위해 Resistor본체에 색상 밴드 또는 숫자 코드가 인쇄되어 있는 경우가 많으며, 식별이 표준화된 색상 코드 시스템을 사용한다.
