[Embedded] Capacitor (커패시터, 축전기)

Capacitor는 전기 에너지를 저장하고 방출하는 전자 부품이다. 흔히 콘덴서(condensor)라고도 불리는데, 'condensor'는 영미권에서 응축기의 의미로 사용되는 경우가 많다. 유전체라는 절연 재료로 분리된 두개의 도체로 구성된다. 도체에 전압이 가해지면 유전체에 전기장이 발생해 한 도체에는 양전하가, 다른 도채에는 음전하가 쌓이게 된다. 이러한 전하 저장 능력 덕분에 Capacitor는 전원 공급 장치, 신호 필터링, 타이밍 애플리케이션 등 전기 및 전자 회로에서 다양한 기능을 수행할 수 있다.



Capacitor의 기본 단위는 farad(F, 패럿 - 마이클 패러데이의 이름에서 따왔다.)으로 Capacitor의 플레이트에 단위 전압당 전하를 저장할 수 있는 능력을 측정하는 단위다. 그러나 farad은 일반적인 전자 회로에서 굉장히 큰 단위이므로 capacitance(커패시턴스)는 microfarad (μF, 1μF = 10^-6F), nanofarad (nF, 1nF = 10^-9F) 또는 picofarad (pF, 1pF = 10^-12F) 으로 표시되는 경우가 많다.

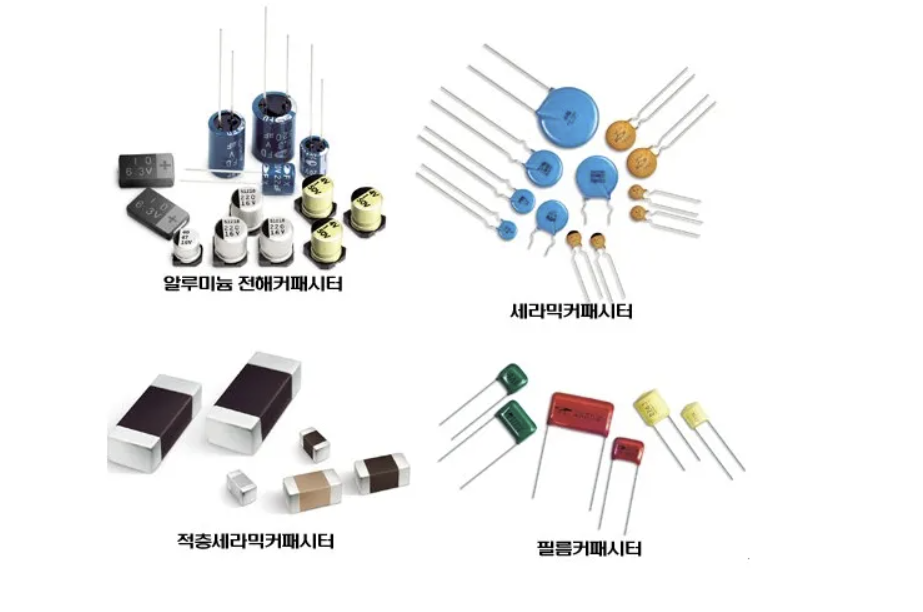

Capacitor의 효율은 도체의 표면적, 도체 사이의 거리, 유전체 재료의 특성에 의해 영향을 받는다. Capacitor의 종류에 따라 공기, 세라믹, 플라스틱 필름, 전해질 등 다양한 유전체 재료를 사용하며, 각 재료는 특정 목적에 적합한 고유한 특성을 지니고 있다. Capacitor는 거의 모든 전자 장치에서 신호의 노이즈 필터링, 전압 및 전력 흐름 안정화, 나중에 사용하기 위한 에너지 저장 등 회로에서 필수적인 기능을 수행하는 데 사용된다.

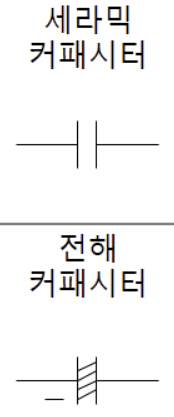

보통 세라믹이나 마이카, 필름 콘덴서는 극성이 없지만, 전해 콘덴서는 긴 부분이 양근(+극)이고, 짧은 극이(-극)이며 다리가 잘려있을 때는 흰색 띠가 있는 곳이 음극(-극)이다.
