[Embedded] Potentiometer (포텐셔미터, 가변 저항)

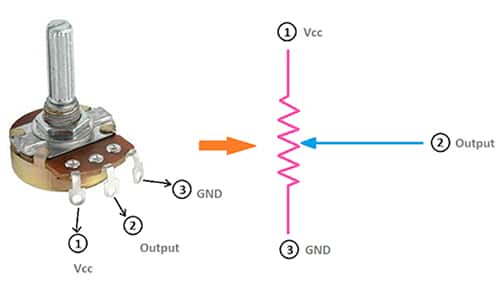

Potentiometer는 저항 값을 수동으로 조절할 수 있는 일종의 가변 저항기이다. 기본적으로 3단자 장치로 작동하며, 두 단자는 저항 요소의 끝에 연결되고 세 번째 단자는 저항 요소를 가로질러 이동하는 와이퍼 또는 슬라이더에 연결된다. 와이퍼의 위치를 조정해 와이퍼와 저항의 각 끝 사이의 저항을 변경해 장치 전체의 전압을 효과적으로 나눌 수 있다.



Potentiometer는 전자 회로에서 전기 신호의 레벨을 제어하고, 볼륨을 조정하고, 강도 수준(조명 같은)을 수정하며, 회로를 특정 주파수에 맞게 조정하는 등 다양한 용도로 널리 사용된다. 회전식 (와이퍼가 원형 호를 그리며 회전하는 형태) 및 선형 (와이퍼가 직선 경로를 따라 미끄러지는 형태) 등 다양한 형태가 있다.



Potentiometer의 주요 사양에는 저항 (저항 소자 전체의 총 저항), 정격 전력 (손상 없이 방출할 수 있는 최대 전력), 테이퍼 (와이퍼의 기계적 위치와 저항비 사이의 관계) 가 있다. 가장 일반적인 두 가지 테이퍼는 선형(Linear)과 로그(Logarithmic)다. 선형 Potentiometer(Linear Potentiometer)는 와이퍼의 위치와 저항비 사이에 직접적인 비례를 유지하므로 저항의 균일한 변화가 필요한 애플리케이션에 적합하다. 반면 로그 Potentiometer(Logarithmic Potentiometer)는 범위의 다른 지점에서 저항이 더 빠르게 또는 느리게 변화하므로 사람의 귀가 소리를 로그 함수와 같은 형태로 인식하는 오디오 볼륨 제어와 같은 애플리케이션에 유용하다.



Potentiometer는 오디오 장비의 간단한 볼륨 제어부터 전기 신호의 정밀한 조정이 필요한 복잡한 산업 제어에 이르기까지 다양한 애플리케이션에 사용되는 다용도 부품이다.
